公司名稱：廣州市安普檢測技術服務有限公司www.6kmwv.cn

1．範圍Scope

提供合適的評價木塑產品（WPC）性能的多種測試方法。

2．職責Responsibility

程序批準：實驗室主管或經理

程序執行：實驗室授權測試人員

測試結果複核：實驗室授權核查人員

3． 術語Terminology

3.1 厚度——垂直試樣長軸方向的較小尺寸。

3.2 寬度——垂直試樣長軸方向的較大尺寸。

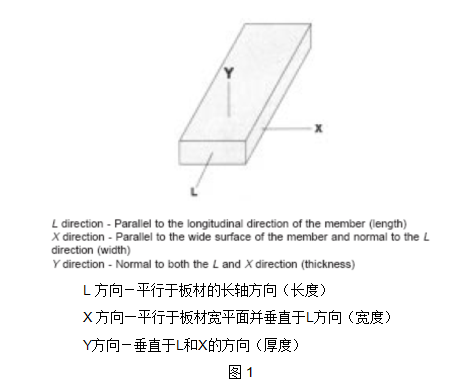

3.3 取向——WPCs的三個基本方向（見圖 1）

4.   取樣、樣品尺寸、處理條件 Sampling
、Sample size
、Conditioning

實驗室一般直接采用客戶按標準製作的試樣
，客戶如無特別要求
，處理條件一般采取（23±2）℃
，50±5）%RH,40h。

5．機械物理性能測定 Determination of mechanical and physical properties

5.1 彎曲

根據 ASTM D4761或ASTM D6109測定彎曲強度及彎曲模量

，試件取產品的整個橫截麵，跨距不少於16倍的試件厚度，實驗速度為1％應變速率，並記錄平均破壞時間。試驗速度按下式計算。

R = 0.185×Z×L2/d = 0.00185×L2/d

R=橫梁速度,mm/min

Z=應變速率,0.01

L=跨距,mm

d=試樣厚度,mm

5.1.1 彎曲強度（MOR）記錄每個試件計算彎曲強度的最大力。但如果試件彎曲變形>3%，一般采用在該變形下的力計算彎曲強度
，並記錄該力值。

5.1.2 彎曲模量（E） 當隻用作材料性能信息時
，彎曲模量的計算可采用不同方式
，實驗室優先采用比例極限範圍裏的任意點的切線斜率作為彎曲模量；當產品用作結構件時
，彎曲模量可采用10％和40％強度兩點間的值根據最少二乘法擬合計算直線斜率。其次是將1％應變時的割線模數做為彎曲模量。

5.2 平行於L方向壓縮

根據ASTM D 4761－30～36節
，采用短試樣進行試驗
，試件橫截麵不少於最少結構尺寸，且3.0<l/d<4.5,（l是試件長度，d是截麵的較小尺寸），非實心試樣需計算試件實際截麵積。裁樣時注意試件上下麵平整並互相平行且垂直於試件長軸，試驗速度應使試樣在1min左右破壞，破壞時間不可少於10s


，或大於10min，通常1％的應變速率滿足以上測試要求
，測試結束後記錄最大力和破壞形式。< span="">

5.3 垂直於L方向壓縮

根據ASTM D 143—12節，采用試樣的整個截麵測試，試樣的長度為厚度的3倍
，測試可分別按垂直L-X平麵、L-Y平麵方向進行
，或兩情況都測試。需記錄0.5mm和1.0mm變形時的應力。試樣速度0.305mm/min。

5.4 握釘力測試

當用釘子、螺紋釘
、訂書釘測試時可按ASTM D1037
、D1761
；當采用螺栓測試時可按D5764進行
，但處理條件統一為室溫環境處理。

實驗室可采用ASTM D 1037-14節方法使用釘子進行測試
，推薦用釘直徑為2.9mm。釘子釘穿試件表麵測試，試件最小尺寸為76×152mm，試件厚度為產品原厚，測試速度1.5mm/min，記錄最大力。

也可采用ASTM D1037-16節(jie)方(fang)法(fa)使(shi)用(yong)螺(luo)釘(ding)進(jin)行(xing)測(ce)試(shi)，一(yi)般(ban)情(qing)況(kuang)下(xia)進(jin)行(xing)板(ban)麵(mian)拔(ba)釘(ding)力(li)測(ce)試(shi)
，如(ru)果(guo)樣(yang)品(pin)是(shi)多(duo)用(yong)途(tu)的(de)也(ye)可(ke)同(tong)時(shi)進(jin)行(xing)板(ban)邊(bian)拔(ba)釘(ding)力(li)測(ce)試(shi)。板(ban)麵(mian)拔(ba)釘(ding)力(li)和(he)板(ban)邊(bian)拔(ba)釘(ding)力(li)測(ce)試(shi)方(fang)法(fa)相(xiang)同(tong)，試(shi)件(jian)最(zui)小(xiao)尺(chi)寸(cun)為(wei)76×152mm，試樣厚度至少為25mm，某些情況下也可采用試樣厚度進行測試，在必要的情況下還可以用膠粘劑粘接試樣使其達到最少厚度要求。推薦用Number 10 Type AB螺釘，齒根圓直徑為3.51mm（實驗室所用螺釘外徑為4.2mm），導孔直徑為齒根圓直徑的0.9倍即3.2mm。螺釘旋進導孔，旋入深度17mm，測試速度1.5mm/min，記錄最大力。

5.5 比重

測試樣品可從彎曲測試後未破壞部位取樣
，並根據ASTM D 2395 或ASTM D 792測量比重。

5.5.1實驗室通常采用ASTM D 792 Method B（測試液體無水乙醇）測試
，自試樣中製備測試試片
，其體積最好大於25px3，表麵及邊緣平滑，取其質量至少為1g。避免表麵有油汙或不相幹的物質存在。根據阿基米德原理分別稱取試樣在空氣和在液體中的質量並根據公式計算其密度。

D23℃(kg/m3)= p

其中：a: 試片在空氣中的重量(g) ，w: 試片浸漬在液體中的重量(g)

p: 浸漬液的密度
，kg/m3

5.5.2 ASTM D2395比重定義為幹燥後試樣重量與一定水分含量下試樣的體積之比
，將試樣放在103±2℃烘箱中幹燥至恒重，稱取重量
，測試體積可采用Method A規則試樣直接測量法，Method B將試樣浸沒在裝有清水的量筒裏
，記錄量筒刻度的變化即為試樣的體積。

5.6 水分含量

水分含量根據ASTM D 4442方法A（優選烘幹法）測試，水分含量定義為試樣中水分占幹燥後試樣的比例
，試樣可取彎曲測試後未破壞部位。

測試步驟：試樣尺寸重量不作要求，可按實際方便選擇，選取試件數量8片，先稱取幹燥前質量A
，放入烘箱103±2℃直(zhi)到(dao)試(shi)樣(yang)在(zai)三(san)個(ge)小(xiao)時(shi)間(jian)隔(ge)稱(cheng)量(liang)的(de)質(zhi)量(liang)差(cha)少(shao)於(yu)等(deng)於(yu)兩(liang)倍(bei)天(tian)平(ping)精(jing)度(du)時(shi)止(zhi)
，幹(gan)燥(zao)試(shi)樣(yang)的(de)稱(cheng)量(liang)應(ying)該(gai)讓(rang)樣(yang)品(pin)在(zai)幹(gan)燥(zao)器(qi)中(zhong)冷(leng)卻(que)至(zhi)室(shi)溫(wen)後(hou)進(jin)行(xing)
，記(ji)為(wei)烘(hong)幹(gan)質(zhi)量(liang)B，並根據公式（1）計算含水率。

MC，％＝（A-B）/B×100        （1）

5.7 吸水率，厚度膨脹

5.7.1 測試方法可采用ASTM D1037 23節
，測試樣品為完整截麵的產品，測試條件包括水中浸泡和高濕環境處理

，處理時間可根據樣品實際使用情況而定，或者客戶要求。

5.7.2 ASTM D1037 23節分為方法A和B
，方法A浸泡過程為2+22h
，方法B為24h連續浸泡，所以方法A可同時提供短期（2h）及長期（24h）的吸水率及厚度膨脹數據，但因為方法A的2h浸泡後短暫離水使結果與方法B的連續24h浸泡測試結果有所差異。

5.7.3 試樣尺寸：12×12in×試樣厚度(305×305mm)或者6×6in(152×152mm) ×試樣厚度

5.7.4 測試前試樣需在20±3℃，65±5%RH的環境下處理至恒重。

5.7.5 恒重處理後稱重，精確至±0.2%，測量試件寬度、長度和厚度，精確至±0.3%，計算試件體積，用作體積吸水率計算。測量距離四邊中點1in（25mm）的四點厚度
，將四點厚度的算術平均值作為計算厚度膨脹的初始厚度。

5.7.6 方法A 試件水平浸泡在純水中

，試件距水麵1in（25mm），測試環境溫度20±1℃，2h浸泡後取出試件懸掛晾幹10±2分鍾後抹幹試件表麵水，馬上稱重測量試樣厚度，完成後繼續浸泡試件22h
，重複稱重

、測厚步驟。

備注：垂直浸泡是可供選擇的另一浸泡方式，比水平浸泡方式吸水更多，所以與水平浸泡測試結果沒有比較性。

5.7.7 方法B 與方法A對比隻需測試原始和24h浸泡後的數據。

5.7.8 吸水率可以通過試件重量的增量計算，可分別通過體積，重量計算吸水率
，當需要計算體積吸水率時
，水按1的比重計算體積。厚度膨脹率為浸泡後試件厚度與初始厚度的比值。

吸水率，%=（浸泡後重量-初始重量）/初始重量×100

體積吸水率，%=吸水體積/試樣體積×100

厚度膨脹率
，%=（浸泡後厚度-初始厚度）/初始厚度×100

5.8 耐磨測試

5.8.1根據ASTM D4060進行耐磨測試。每次試驗前，先用S-11砂紙整新。試驗一般選用CS-10型砂輪，在使用前應整新（每次試驗前或每運轉500轉後均要整新），方法是：在試樣安裝盤上安裝S-11型砂紙碟
，載重為1000g /輪  ，讓砂輪在此紙碟上磨50次即可。

5.8.2稱量前先前樣品置於恒溫恒濕室（23±2）℃
，（50±5）%RH放置4小時以上
，再稱取試樣的質量，精確至0.0001g。在稱量時，由於樣品體積較大，須先在天平上放上一個小燒杯
，以免天平讀數不穩。

5.8.3用膜厚計沿磨耗路徑量取膜厚四點，求出平均值。

5.8.4將試樣的塗麵朝上，水平固定於磨耗試驗機的旋轉板，裝上整新過的磨耗輪（CS-10或CS-17）及指定的負重。並將電動除塵裝置接上。

5.8.5打da開kai除chu塵chen裝zhuang置zhi，並bing將jiang轉zhuan數shu設she定ding為wei指zhi定ding之zhi數shu目mu後hou
，即ji可ke開kai始shi測ce試shi。到dao達da設she定ding之zhi轉zhuan數shu時shi即ji自zi動dong停ting止zhi。若ruo為wei觀guan察cha塗tu膜mo表biao麵mian之zhi磨mo耗hao程cheng度du
，則ze在zai發fa現xian塗tu膜mo穿chuan透tou時shi，即ji停ting止zhi測ce試shi。

5.8.6停止測試後，以適當之毛刷將附著之研磨粉除去。

5.8.7將試樣擦拭幹淨，再按8.2.2先將樣品置於恒溫恒濕室（23±2）℃，（50±5）%RH放置4小時以上再稱重精確至0.0001g。

5.8.8按下式計算磨耗指數或重量損失。

磨耗指數I:

I=

其中， I:磨耗指數(mg)

A:試樣磨耗前重量(mg)

B: 試樣磨耗後重量(mg)

C:試驗轉數

重量損失W

 W=A-B

其中
，W:磨耗重量損失(mg)

A: 試樣磨耗前重量(mg)

B: 試樣磨耗後重量(mg)

取各數值之平均值至0.1mg。

5.9 抗凍融測試

5.9.1 原理：評判試樣經過一係列的凍融處理後彎曲性能的變化。

5.9.2 凍融處理條件：① 水中浸泡, 24h→② -29℃, 24h→③23±2℃, 24h為一個循環,共三個循環。

5.9.2 測試步驟：試件數量最少3塊，經上述處理條件處理並回複至室溫後按照5.1的步驟測試
，並與處理前比較，計算保持率。

6．適用參考標準

ASTM D7031-11 木塑製品物理性能和機械性能規範

ASTM D4761-11  木材及木基結構材料機械性能的標準試驗方法

ASTM D6109-10 塑料彎曲強度和模量性能測試

ASTM D143-09 木材無疵小試樣的試驗方法

ASTM D1037-06a 木基纖維和粒麵材料的性能評價標準試驗方法

ASTM D1761-12 木材和木質材料中機械緊固件的標準試驗方法

ASTM D2395-07aε1 木材和木質材料比重的標準試驗

ASTM D792-08 用位移法測定塑料密度和比重(相關密度)的標準試驗方法

ASTM D4442-07  木材和木基材料直接含水量測量的標準試驗方法

ASTM D4060-10用泰伯爾磨蝕機測定有機塗層耐磨性的標準測定

公司介紹：

廣guang州zhou市shi安an普pu檢jian測ce技ji術shu服fu務wu有you限xian公gong司si長chang期qi致zhi力li於yu為wei多duo領ling域yu客ke戶hu提ti供gong一yi站zhan式shi檢jian測ce服fu務wu及ji完wan善shan的de安an普pu檢jian測ce解jie決jue方fang案an，與yu幾ji大da著zhu名ming專zhuan業ye第di三san方fang測ce試shi機ji構gou如ruITS天祥集團、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質
，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架檢測、無損檢測
、疲勞試驗、焊接工藝評定、金屬材料成分分析、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測、檢驗及相關技術服務。
