公司名稱：廣州市安普檢測技術服務有限公司www.6kmwv.cn

1．目的Purpose

用於測試材料的撕裂性能。

2．範圍Scope

該程序適用測量於塑料片材、薄膜等的撕裂性能。

注：ASTM D1004 不適用於脆性破壞試樣或最大伸長大於101.6mm 的試樣。

注：ASTM D1938不適用於脆性破壞試樣或厚度大於1mm 的薄膜和片材試樣。

注：ISO 6383-1和 GB/T 16578-1不bu適shi用yong於yu泡pao沫mo片pian材cai和he泡pao沫mo薄bo膜mo試shi樣yang，且qie不bu適shi用yong於yu脆cui性xing破po壞huai試shi樣yang。材cai料liao的de不bu可ke逆ni變bian形xing引yin起qi的de兩liang褲ku腿tui變bian形xing所suo消xiao耗hao能neng量liang不bu應ying影ying響xiang撕si裂lie所suo耗hao能neng量liang。

3．職責Responsibility

程序批準：實驗室主管或經理

程序執行：實驗室授權測試人員

測試結果複核：實驗室授權核查人員

4．原理Principle

無

5．術語及定義Terms and Definition

5.1 撕裂力（Tearing Force）：在一定速率下
，撕裂試樣所須的平均力。

5.2 撕裂強度：撕裂力除以試樣的厚度。

5.3 薄膜(Film) 定義(依ASTM D882)：初始厚度不超過0.25mm的塑料片材。

6.測試結果

6.1.1 ASTM D1004 撕裂力取最大力值。

6.1.2 GB/T16578-1和ISO6383-1：

撕裂強度=F/d，kN/m

F----試樣的撕裂力，N（如下圖5）

d----試樣的厚度, mm

圖5. GB/T16578-1和ISO6383-1 撕裂力取值圖

6.1.3 ASTM D1938結果根據不同材質試樣的實際剝離情況取值：

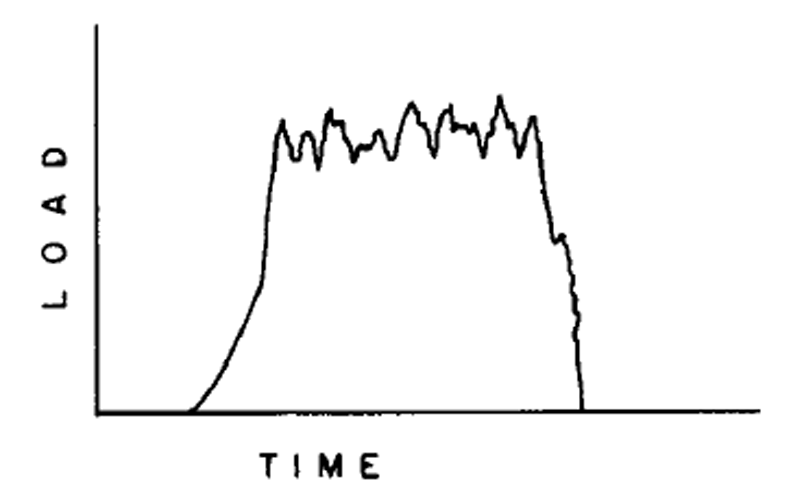

6.1.3.1對於低可延展性材料，其平均抗撕裂傳播力取值曲線如圖6所示
，舍棄曲線的初始部分和最後部分
，取中間部分的力的平均值作為平均抗撕裂力。

圖6. ASTM D1938撕裂力取值圖

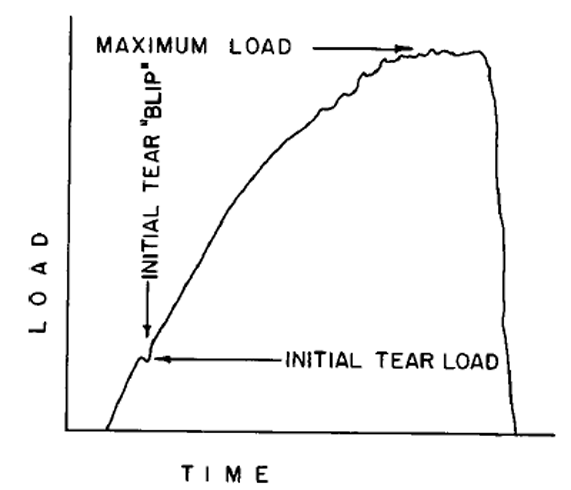

6.1.3.2對於高可延展性材料
，其抗撕裂傳播力取值曲線如圖7所示，記錄初始撕裂力，最大力，和最大力所對應的伸長。

圖6. ASTM D1938撕裂力取值圖

6.2 ASTM D1004取10個試樣的平均值作為測試結果，保留3位有效數字，伸長（mm）保留2位有效數字。

6.3 ASTM D1938取5個試樣的平均值作為測試結果，對於低可延展性的材料應報告平均抗撕裂傳播力，對於高可延展性的材料應報告全部5個試樣的初始撕裂力
，最大力和最大力所對應的伸長的平均值，保留3位有效數字，伸長（mm）保留2位有效數字。

6.4 GB/T16578-1和ISO6383-1取5個試樣的平均值作為測試結果。

6.5 結果及報告 ( Results and Reports)

6.5.1 記錄測試數據於相關原始記錄表.: GZMR PL-TR-005-1。

6.5. 2 由相關測試人員整理試驗結果報告。

7. 適用標準

美標

ASTM D1938-08一次撕裂法的塑料薄膜與薄板的抗撕裂蔓延的標準試驗方法

ASTM D1004-09塑料薄膜和薄板的抗撕裂強度的測試方法

ASTM D618-08 試驗用的塑料調節規程

國際標準

ISO 6383-1:1983 塑料－薄膜和薄片－耐撕裂性能的測定 第1部分
；褲形撕裂法

ISO 291: 2008 塑料製品;調節和試驗用標準大氣

國標

GB/T 16578.1-2008 塑料薄膜和薄片 耐撕裂性能的測定 第1部分:褲形撕裂法

公司介紹：

guangzhoushianpujiancejishufuwuyouxiangongsichangqizhiliyuweiduolingyukehutigongyizhanshijiancefuwujiwanshandeanpujiancejiejuefangan，yujidazhumingzhuanyedisanfangceshijigouruITS天祥集團、TUV南德認證
、SGS通標都有長遠穩定的合作關係
，並獲得了相應授權。安普檢測實驗室位於深圳
，擁有CNAS與CMA資質，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊
，在倉儲貨架檢測、無損檢測、疲勞試驗、焊接工藝評定、金屬材料成分分析
、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測
、檢驗及相關技術服務。
