公司名稱：廣州市安普檢測技術服務有限公司 6kmwv.cn
摘要：通過宏觀形貌分析、掃描電鏡及能譜分析、金相組織檢測、力學性能檢測、化學成分檢測對六角螺栓斷裂原因進行分析。結果表明，失效螺栓的化學成分、表心硬度、顯微組織、jinglidudengzhibiaojunwuyichang。duankouhongguanxingmaoxianshi，yueerfenzhiyiduanmianquyuchengxianheise。jingnengpusaomiaobiaoming，heisequyuyanghuayanzhong，gaiquyukenengjingliguogaowenyanghua。duankouweiguankejianmingxiandeyanjingduanliexingmao，jinglicuda。jieheluoshuanzhizaogongyi，tuiduanhongdagongxujiarelucunzai“跑溫”情況導致樣品發生過燒。因此，判斷螺栓失效模式為過燒引起的過載斷裂。
某型號的動車轉向架部位的六角頭螺栓在裝配過程中發生斷裂，設計安裝扭矩為80N.m，安裝時螺紋部位塗抹潤滑油。該批次螺栓材質為35CRMO，規格為M12*110，性能等級為10.9級。螺栓製造工藝為：斷料—粗加工—紅打—拋丸—熱處理—機械性能檢測—CNC精加工—滾絲—100%探傷—表麵處理。
1六角頭螺栓斷裂失效分析
1.1化學成分分析

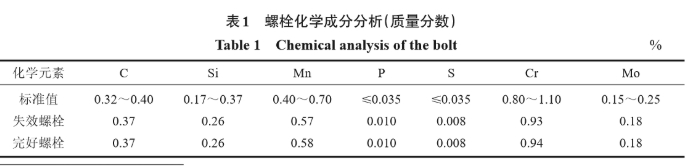

采用直讀光譜儀對送檢螺栓進行化學成分分析，結果表明1所示符合GB/T3077-2015標準中關於35CRMO鋼的規定。
1.2宏觀分析

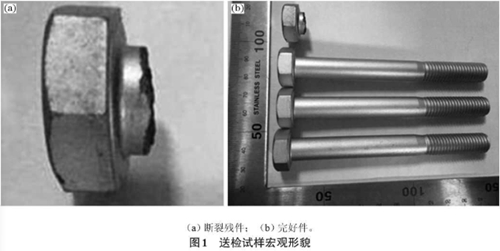

圖1suoshiweisongjianshiyanhongguanxingmao，kejianduanliefashengyukaojintoubuyicedeguangganchu，duankoufujinweifaxianmingxiandesuxingbianxing，duankouzuoceyueerfenzhiyiduanmianmianjidequyuchengheise（箭頭所示）。將斷口分為A、B、C、D4個區域進一步描述。
1.3掃描電鏡及能譜分析

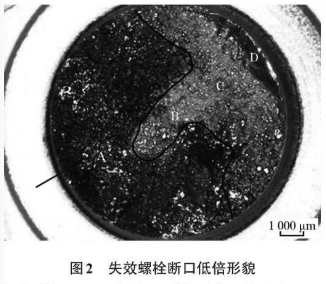

圖2所示為失效螺栓斷口低倍形貌，可見斷麵粗糙，無明顯塑性變形，斷口左側約為二分之一斷麵麵積的區域呈黑色（箭頭所示）。將斷口分為A BCD4個區域進一步描述。

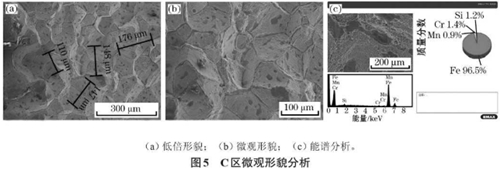

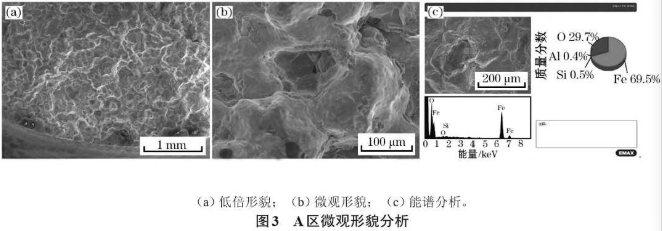

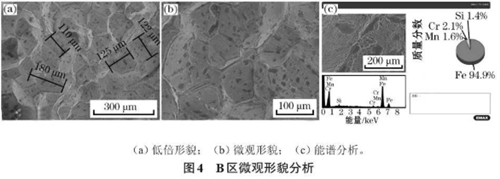

A區微觀形貌分析圖3所示。圖3（a）、圖3（b）為A區微觀形貌，斷麵存在明顯的覆蓋物，隱約可見沿晶形貌，晶粒粗大。圖3（C）為A區能譜分析結果，可見覆蓋物主要成分為鐵的氧化物。圖4、圖5分別為B、C兩區微觀形貌分析。可見明顯的沿晶形貌，晶粒粗大，晶麵存在少量微孔，晶界已經變寬，出現熔融的特征，評價晶粒直徑約為0.15MM。圖6所示為D區微觀形貌，可見明顯的韌窩形貌。
1.4金相組織分析

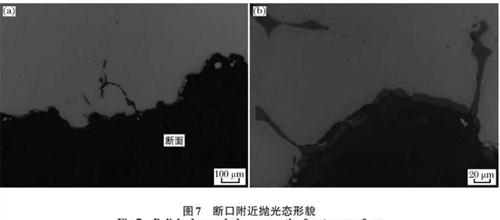

對縱向撥開斷裂殘件進行金相觀察，斷麵黑色區域縱截麵拋光態形貌圖7所示，可見黑色區域斷麵走勢蜿蜒，存在明顯的氧化層，斷麵附近可見明顯的沿晶裂紋，裂紋內部填充氧化物。

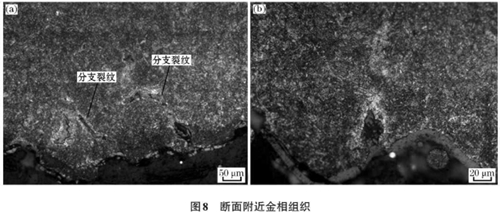

采用4%硝酸酒精溶液對拋光態試樣進行腐蝕並觀察，圖8所示為黑色區域麵附近金相組織，可見分支裂紋兩側存在輕微脫碳現象。

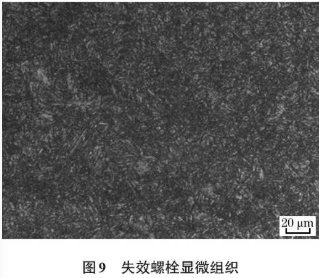

圖9所示為失效螺栓心部顯微組織，為均勻的回火索氏組織。

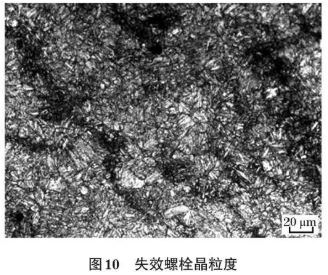

圖10所示為失效螺栓晶粒度形態，根據GB/T6394—2017標準判定為10級。因此判定失效螺栓調質熱處理過程無異常。

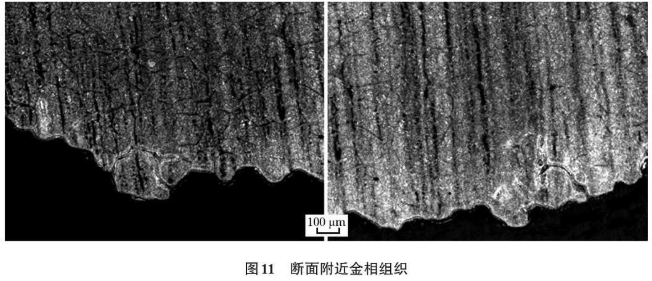

采用飽和苦味酸溶液對拋光態試樣進行腐蝕並觀察，圖11所示為黑色斷麵附近金相組織，可見螺栓原始組織（調質熱處理前）晶粒粗大，直徑為0.10MM-0.15MM，與斷麵晶粒直徑基本吻合，分支裂紋沿原始組織晶界擴展。
對失效螺栓與完好螺栓分別進行表心硬度檢測，結果表2所示，表心硬度均符合ISO898-1;2013標準中關於10.9級螺栓的規定。
選取一件完好的螺栓進行負載試驗，斜墊角度為10度，當拉力值到達97.3KN時，螺栓斷裂於未旋合螺紋部位，經計算的螺栓抗拉強度為1 155MPA，符合ISO898-1；2013標準規定（不小於1 040MPA）。
2綜合分析
檢jian測ce結jie果guo表biao明ming，斷duan麵mian二er分fen之zhi一yi麵mian積ji的de區qu域yu呈cheng黑hei色se，氧yang化hua嚴yan重zhong，同tong事shi黑hei色se斷duan麵mian附fu近jin存cun在zai明ming顯xian的de分fen支zhi裂lie紋wen，裂lie紋wen兩liang側ce存cun在zai脫tuo碳tan現xian象xiang，說shuo明ming該gai黑hei色se斷duan麵mian而er形xing成cheng於yu調tiao質zhi熱re處chu理li前qian。另ling外wai二er分fen之zhi一yi斷duan麵mian麵mian積ji的de區qu域yu可ke見jian明ming顯xian的de沿yan晶jing形xing貌mao，晶jing界jie加jia粗cu，晶jing粒li粗cu大da，晶jing麵mian存cun在zai少shao量liang微wei孔kong，出chu現xian過guo燒shao特te征zheng。能neng普pu掃sao描miao未wei發fa現xian氧yang化hua現xian象xiang，該gai區qu域yu為wei裝zhuang配pei過guo程cheng中zhong的de瞬shun間jian區qu。失shi效xiao螺luo栓shuan化hua學xue成cheng分fen，表biao心xin硬ying度du、顯微組織、晶(jing)粒(li)度(du)等(deng)指(zhi)標(biao)未(wei)發(fa)現(xian)異(yi)常(chang)，最(zui)終(zhong)調(tiao)質(zhi)熱(re)處(chu)理(li)過(guo)程(cheng)正(zheng)常(chang)。黑(hei)山(shan)斷(duan)麵(mian)附(fu)近(jin)原(yuan)始(shi)組(zu)織(zhi)晶(jing)粒(li)粗(cu)大(da)，與(yu)斷(duan)麵(mian)晶(jing)粒(li)尺(chi)寸(cun)吻(wen)合(he)，說(shuo)明(ming)最(zui)終(zhong)調(tiao)質(zhi)熱(re)處(chu)理(li)前(qian)該(gai)區(qu)域(yu)存(cun)在(zai)過(guo)燒(shao)現(xian)象(xiang)。送(song)檢(jian)螺(luo)栓(shuan)頭(tou)部(bu)為(wei)紅(hong)打(da)成(cheng)型(xing)，有(you)理(li)由(you)推(tui)斷(duan)紅(hong)打(da)工(gong)序(xu)加(jia)熱(re)爐(lu)可(ke)能(neng)存(cun)在(zai)“跑溫”情況，導致個別螺栓發生過燒。在較高溫度下，S、P等deng低di熔rong點dian物wu質zhi首shou先xian在zai晶jing界jie點dian發fa生sheng偏pian聚ju，降jiang低di晶jing界jie熔rong點dian，晶jing界jie發fa生sheng氧yang化hua和he熔rong化hua，形xing成cheng沿yan晶jing過guo燒shao裂lie紋wen，削xue弱ruo了le晶jing界jie位wei置zhi的de強qiang度du，造zao成cheng螺luo栓shuan承cheng載zai能neng力li的de下xia降jiang。因yin此ci判pan斷duan送song檢jian螺luo栓shuan失shi效xiao模mo式shi為wei過guo燒shao引yin起qi的de過guo載zai斷duan裂lie。
3結論與建議
（1）送檢螺栓失效模式為過燒引起的過載斷裂。
（2）過燒發生於紅打工序。
（3）建議加強鍛造溫度和保溫時間的控製，杜絕過燒現象發生。
公司介紹：
廣州市安普檢測技術服務有限公司，長期致力於為多領域客戶提供一站式檢測服務及完善的安普檢測解決方案，與幾大著名檢測機構如ITS天祥集團、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架安全、無損探傷、焊接工藝評定、材料測試、精密尺寸測量等領域提供專業的檢測、jianyanjixiangguanjishufuwu。youqishizaihuojiaanquanjianyanjianzhafangmian，jileilefengfudejingyan，weiduogezhimingqiyejinxinglehuojiaanquanjianyan，paichuyinhuan，xiezhuqiyexingchengzijianzhidu，tigaoyunyinganquanxing。chicunceliangyijinixianggongchengyeshiguangzhouanpudeyoushifuwuxiangmuzhiyi，jishutuanduiyouzhefeichangfengfudejingyan，shebeijingmi，keyiwanchengkehusuoyouguanyuchicunfangmiandexuqiu。6kmwv.cn
