公司名稱：廣州市安普檢測技術服務有限公司6kmwv.cn
1．目的
用於測試材料的拉伸性能。
2．範圍
該方法適用於在指定的預處理、溫度、濕度及測試速率等條件下，測試增強與未增強塑料試樣的拉伸性能。
3. 原理
沿試樣縱向主軸恒速拉伸，直至斷裂或應力（負荷）或應變（伸長）達到某一預定值，測量在這一過程中試樣承受的負荷及其伸長。
4．術語及定義Terms and Definition
4.1GB/T 1040&GB/T 1040
4.1.1標線距離(Gage Length)：
試樣中間部分兩標線之間的初始距離，以mm為單位。
4.1.2 試驗速度（Speed of testing）：
在試驗過程中，試驗機夾具分離速度，以mm/min為單位。
4.1.3 拉伸應力(Tensile Stress) ：
在試驗標距長度內，單位原始橫截麵積上所受的拉伸負荷，以MPa為單位。
4.1.4 拉伸強度(Tensile Strength) ：
在拉伸試驗過程中，試樣承受的最大拉伸應力，以MPa為單位。
4.1.5 拉伸斷裂應力（Tensile Stress at Break) ：
試樣斷裂時的拉伸應力，以MPa為單位。
4.1.6 拉伸屈服應力(Tensile Stress at Yield， Yield Stress) ：
出現應力減少而應變增加時的最初應力，以MPa為單位。
4.1.7 拉伸應變（Tensile Strain)：
原始標距單位長度的增量，用無量綱的比值或百分數（%）為單位。用於屈服點前的應變.
4.1.7.1 屈服拉伸應變（tensile strain at yield）：
在屈服應力時的拉伸應變。
4.1.7.2 斷裂拉伸應變（tensile strain at break）：
試樣未發生屈服而斷裂時，與斷裂應力相對應的拉伸應變。
4.1.7.3拉伸強度拉伸應變（tensile strain at tensile strength）
未出現屈服點或強度就在屈服點時，與拉伸強度相對應的拉伸應變。
4.1.8 拉伸標稱應變（nominal tensile strain）：
兩夾具之間距離（夾具間距）單位原始長度的增量，用無量綱的比值或百分數（%）為單位。
用於屈服點後的應變
4.1.8.1 斷裂標稱應變（nominal tensile strain at break）：
試樣在屈服點後斷裂時，與拉伸斷裂應力相對應的拉伸標稱應變。
4.1.8.2 拉伸強度標稱應變（nominal tensile strain at tensile strength）：
拉伸強度出現在屈服之後時，與拉伸強度相對應的拉伸標稱應變。
4.1.9 拉伸彈性模量：（Modulus of Elasticity Intension) ：
應力σ2和σ1的差值與對應的應變ε2與ε1的差值（ε2-ε1，ε2=0.0025，ε1=0.0005）的比值，以MPa為單位。（此定義不適用於薄膜和橡膠）
注：借助計算機，可以用這些監測點間曲線部分的線性回歸代替用兩個不同的應力/應變來測試模量E。
4.2 ISO 527-1/ISO 527-2
4.2.1標線距離(Gage Length)：
試樣中間部分兩標線之間的初始距離，以mm為單位。
4.2.2 厚度（thickness）：
試樣試樣中間部分矩形初始橫截麵積的較小的尺寸，以mm為單位。
4.2.3 寬度（width）：
試樣試樣中間部分矩形初始橫截麵積的較大的尺寸，以mm為單位。
4.2.4 試驗速度（Speed of testing）：
在試驗過程中，試驗機夾具分離速度，以mm/min為單位。
4.2.5 拉伸應力(Stress) ：
在試驗標距長度內，單位原始橫截麵積上所受的拉伸負荷，以MPa為單位。
4.2.6 拉伸屈服應力( Stress at Yield) ：
出現應力減少而應變增加時的最初應力，以MPa為單位。
4.2.7 拉伸強度(Strength) ：
測試過程中可觀察到的第一個最大的應力，以MPa為單位。
4.2.8 拉伸斷裂應力（ Stress at Break) ：
試樣斷裂時的拉伸應力，以MPa為單位。
注：拉伸斷裂應力是應力-應變曲線中試樣分離之前的最大的應力值，也就是試樣出現裂紋，力值 下降之前的應力值。
4.2.9 拉伸應變（ Strain)：同4.1.7 用無量綱的比值或百分數（%）為單位。
4.2.9.1 屈服點應變（ strain at yield，yield strain）：
拉伸測試中第一個出現的應變增加應力不增加。
4.2.9.2 斷裂拉伸應變（strain at break）：
如果斷裂發生在屈服前，在應力減少到等於或小於10%的拉伸強度前所記錄的最後點的應變。
4.2.9.3 拉伸強度拉伸應變（strain at strength）：
拉伸強度所對應的應變。
4.2.10 標稱應變（nominal strain）：
十字頭移動位移除以兩夾具之間距離，用無量綱的比值或百分數（%）為單位。用於用於屈服點後的應變或無法使用引伸計的情況。
4.2.10.1斷裂標稱應變（nominal strain at break）：
如果斷裂發生在屈服後，在應力減少到等於或小於10%的拉伸強度前所記錄的最後點的標稱應變。
4.2.11 模量（modulus）
應力/應變曲線中在應變ε1=0.05%和應變ε2=0.25%之間的斜率。以MPa為單位。
注：1）模量的表示要麼是弦線模量要麼是最小二乘法的線性回歸曲線。
2）此定義不適用於薄膜。
4.2.12 泊鬆比（Poisson's ratio）
在垂直於伸展方向的應變增值Δεn與對應伸展方向應變增值Δεl的負的比率。用無量綱的比 值或百分數（%）為單位。
4.2.13 夾具距離（gripping distance）
試樣在夾具之間的初始距離，以mm表示。
4.3 ASTM 638
4.3.1 彈性模量：應力/應變 曲線的直線部分應力變化值除以對應的應變值。
4.3.2 割線模量：當應力/應變 曲線無明顯直線部分時，可采用割線模量：指定應力值除以對應的應變值。

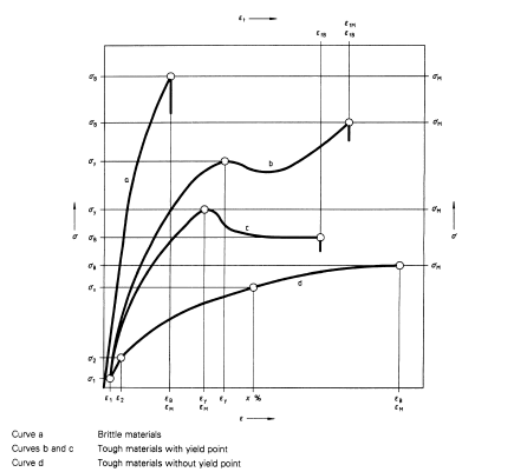

圖 1 典型應力/應變 曲線
4.3.3泊鬆比：
在zai縱zong向xiang應ying變bian對dui應ying發fa現xian應ying變bian關guan係xi曲qu線xian的de起qi始shi線xian性xing部bu分fen內nei，垂chui直zhi於yu拉la伸shen方fang向xiang的de兩liang坐zuo標biao軸zhou之zhi一yi的de拉la伸shen應ying變bian與yu拉la伸shen方fang向xiang的de應ying變bian之zhi比bi。結jie果guo為wei正zheng值zhi，用yong無wu量liang綱gang表biao示shi。按an照zhao相xiang應ying的de軸zhou向xiang，泊bo鬆song比bi可ke用yongμb（寬度方向）和μh（厚度方向）表示。
4.3.4 塑料材料分類定義(依ASTM D883)：
4.3.4.1 硬質塑料(Rigid Plastic)：在23℃、50﹪RH的條件下，拉伸或彎曲彈性模量大於700Mpa的塑料。
4.3.4.2 半硬質塑料(Semirigid Plastic)：
在23℃、50﹪RH的條件下，拉伸或彎曲彈性模量介於70~700Mpa的塑料。
4.3.4.3 非硬質塑料(Nonrigid Plastic)：
在23℃、50﹪RH的條件下，拉伸或彎曲彈性模量小於70Mpa的塑料。
5.樣品的準備
試樣須符合相關材料的要求。
所有試樣表麵不能有明顯的裂縫，刮痕或其他不完整。
congchengpinzhongzhiyangxuzaipingmianhezuixiaohududequyuzhiqu。chubiyaowaizengqiangsuliaobuyingyongjixiefangfajianxiaohoudu。jingjixiejiagongdebiaomianjieguoheweijingjixiejiagongdebiaomianbujukebixing。
6.測試樣數目
對於各方同向性材質，每一組樣品各取不少於5個試樣。
對於各方異向性材質，分別取與其長軸方向平行和垂直的兩組試樣，每組各取不少於5個試樣。
若試樣由於某些缺陷而導致過早破壞或破壞在試樣中間平行端以外，則舍棄此試樣數據另取試樣重新測試。
請委托者注明試樣或待測樣品是否具方向性，並注明為何種材質。
7.測試結果項目：
7.1拉伸強度
7.2拉伸屈服強度
7.3伸長率
7.4標稱應變
7.5模量
7.6泊鬆比
8.適用標準
國標：
GB/T 1040.1-2006 塑料 拉伸性能的測定 第1部分，總則（ISO527-1；1993，IDT）
GB/T 1040.2-2006 塑料 拉伸性能的測定 第2部分 模塑和擠塑塑料的試驗
GB/T 17037.1-1997 熱塑性塑料材料注塑試樣的製備 第1部分；一般原理及多用途試樣和長條試樣的製備。
GB/T 2918-1998 塑料試樣狀態調節和試驗的標準環境
美標：
ASTMD638-10塑料拉伸性能的標準試驗方法
ASTMD618-08 塑料及電絕緣材料的條理辦法
國際標準：
ISO 527-1塑料 拉伸性能的測定 第1部分：總則
ISO 527-2塑料 拉伸性能的測定第2部分
ISO 37:1994 硫化橡膠或熱塑性橡膠 拉伸應力應變性能額測定
ISO293:1986 熱塑性塑料壓縮試樣的製備
ISO295:1991塑料 熱固性材料壓縮試樣
ISO2818:1994 塑料 用機加工法製備試樣
公司介紹：
廣(guang)州(zhou)市(shi)安(an)普(pu)檢(jian)測(ce)技(ji)術(shu)服(fu)務(wu)有(you)限(xian)公(gong)司(si)長(chang)期(qi)致(zhi)力(li)於(yu)為(wei)多(duo)領(ling)域(yu)客(ke)戶(hu)提(ti)供(gong)一(yi)站(zhan)式(shi)檢(jian)測(ce)服(fu)務(wu)及(ji)完(wan)善(shan)的(de)安(an)普(pu)檢(jian)測(ce)解(jie)決(jue)方(fang)案(an)，與(yu)幾(ji)大(da)著(zhu)名(ming)專(zhuan)業(ye)第(di)三(san)方(fang)測(ce)試(shi)機(ji)構(gou)如(ru)ITS天祥集團、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架檢測、無損檢測、疲勞試驗、焊接工藝評定、金屬材料成分分析、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測、檢驗及相關技術服務。
