公司名稱：公司名稱：廣州市安普檢測技術服務有限公司6kmwv.cn

樣品信息:差速器殼體金屬材料斷口失效分析-金屬材料失效分析 斷口宏觀分析 斷口微觀分析

測試信息

斷口分析

1. 宏觀分析

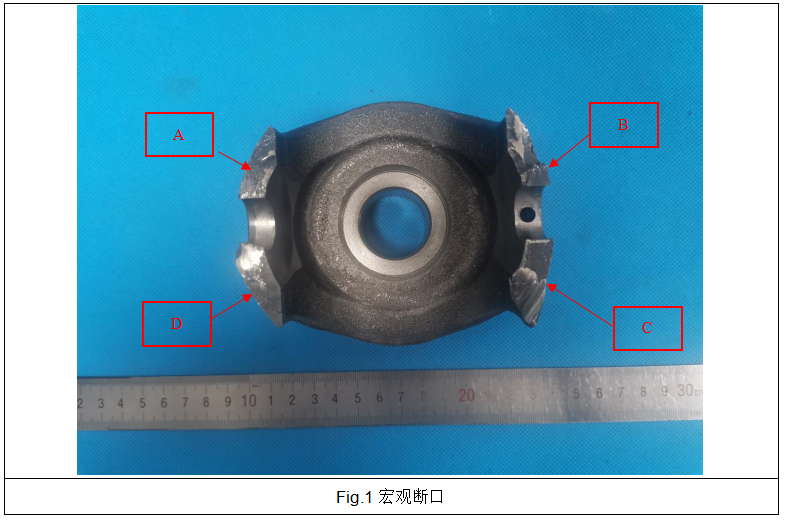

（1）如Fig1所(suo)示(shi)，樣(yang)品(pin)斷(duan)裂(lie)後(hou)無(wu)明(ming)顯(xian)局(ju)部(bu)塑(su)性(xing)變(bian)形(xing)，呈(cheng)現(xian)出(chu)明(ming)顯(xian)脆(cui)性(xing)斷(duan)裂(lie)特(te)征(zheng)
，斷(duan)裂(lie)位(wei)置(zhi)位(wei)於(yu)樣(yang)品(pin)中(zhong)部(bu)連(lian)接(jie)處(chu)
，斷(duan)裂(lie)處(chu)附(fu)近(jin)有(you)明(ming)顯(xian)的(de)分(fen)型(xing)麵(mian)外(wai)觀(guan)特(te)征(zheng)，其(qi)斷(duan)裂(lie)麵(mian)未(wei)見(jian)明(ming)顯(xian)的(de)縮(suo)鬆(song)、氣孔、豁口等缺陷。斷麵共四個斷裂位置，記A
、B
、C、D，斷裂位置有明顯的磨損壓痕，根據磨損遺跡，其磨損轉動方向即裂紋擴展方向，即沿ABCD轉動。

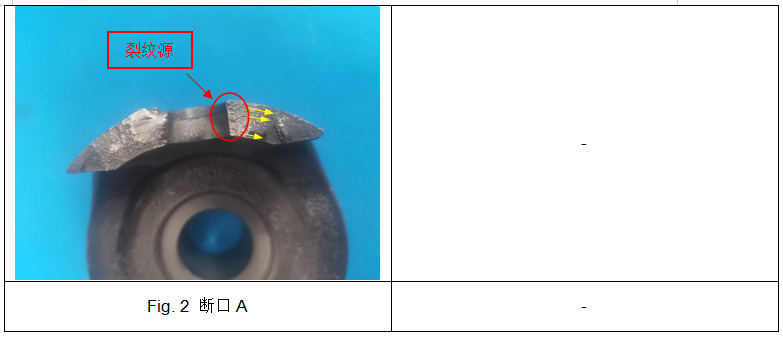

（2）如Fig2所示，斷口A處斷麵較平整

，斷口靠近大端位置呈纖維狀
，其延伸方向由大端指向小端（如圖中黃色線條所示），根據斷口整體形貌及斷口壓痕特征，判斷A處大端位置為裂紋源（如圖中所示），其裂紋源起始於分型麵區域表麵。

1.2斷口微觀分析

測試概述：對A斷口切割清洗後進行SEM觀察。

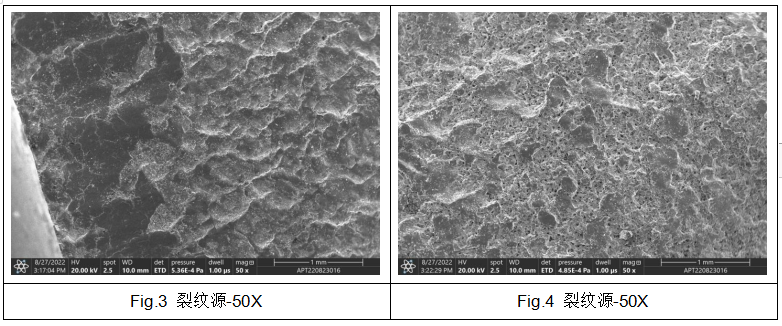

（1）裂lie紋wen源yuan磨mo損sun較jiao為wei嚴yan重zhong
，斷duan麵mian信xin息xi已yi被bei覆fu蓋gai

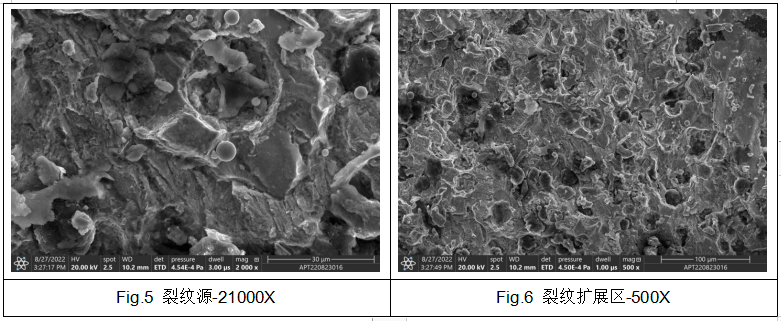

，近jin裂lie紋wen源yuan位wei置zhi斷duan口kou也ye可ke見jian波bo浪lang狀zhuang紋wen路lu，因yin其qi是shi球qiu墨mo鑄zhu鐵tie
，是shi其qi斷duan口kou擴kuo展zhan過guo程cheng中zhong產chan生sheng的de疲pi勞lao紋wen，其qi微wei觀guan形xing貌mao也ye可ke發fa現xian較jiao明ming顯xian的de疲pi勞lao輝hui紋wen。

（2）裂紋擴展區其微觀形貌也可觀察到較多疲勞輝紋
，呈疲勞斷麵特征。

綜上所述：初始裂紋起源於樣品外觀呈現分型麵區域表麵
，在應力的作用下裂紋疲勞擴展，當剩餘截麵不能承載所加載荷時，樣品發生斷裂。

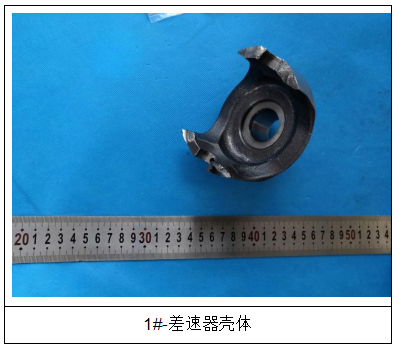

 樣品附圖

公司介紹：

廣(guang)州(zhou)市(shi)安(an)普(pu)檢(jian)測(ce)技(ji)術(shu)服(fu)務(wu)有(you)限(xian)公(gong)司(si)長(chang)期(qi)致(zhi)力(li)於(yu)為(wei)多(duo)領(ling)域(yu)客(ke)戶(hu)提(ti)供(gong)一(yi)站(zhan)式(shi)檢(jian)測(ce)服(fu)務(wu)及(ji)完(wan)善(shan)的(de)安(an)普(pu)檢(jian)測(ce)解(jie)決(jue)方(fang)案(an)

，與(yu)幾(ji)大(da)著(zhu)名(ming)專(zhuan)業(ye)第(di)三(san)方(fang)測(ce)試(shi)機(ji)構(gou)如(ru)ITS天祥集團
、TUV南德認證、SGS通標都有長遠穩定的合作關係，並獲得了相應授權。安普檢測實驗室位於深圳，擁有CNAS與CMA資質


，設有多個設備先進和測試功能齊全的實驗室以及資質齊全的無損檢測人員團隊，在倉儲貨架檢測
、無損檢測、疲勞試驗、焊接工藝評定
、金屬材料成分分析、高分子材料成分分析、精密尺寸測量等領域提供專業的檢測、檢驗及相關技術服務。
