文章來源：廣州市安普檢測技術服務有限公司 6kmwv.cn
2020年4月，廣州安普接到番禺某自來水供應企業的委托，進行自來水供水用304不鏽鋼三通管的焊接接頭的失效分析。據客戶反應，該不鏽鋼三通管投入使用大概半年之後，發現了滲漏、xieloudexianxiang，yaoqiufenxixielouyuanyin。wosigongchengshiduikehuchanpindeshiyongqingkuang，jiehexianchangtiaoyanhou，tigonglegaibuxiugangsantongguanshixiaofenxidejutifanganyijihouxushiyongdezhenggaijianyi。
1.化學成分分析
化學成分分析的作用主要是確認該產品材料是否符合供應商所述的304成分要求，由於化學成分的不合格，也是造成不鏽鋼三通管失效的重要原因之一。
因此，工程師在焊縫兩側分別取樣進行化學成分分析，檢測結果見表1，符合GB/T 14976-2012標準中對06Cr19Ni10（對應美標牌號：304）。
表1 化學成分/ %
樣品名稱 | C | Si | Mn | P | S | Cr | Ni |
管1 | 0.07 | 0.45 | 1.10 | 0.030 | 0.014 | 18.12 | 7.96a |
管2 | 0.03 | 0.38 | 0.92 | 0.028 | 0.003 | 18.36 | 8.14 |
標準值 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.035 | ≤0.030 | 18.00 ~ 20.00 | 8.00 ~ 11.00 |
判定 | 合格 | 合格 | 合格 | 合格 | 合格 | 合格 | 合格 |
2. 宏觀分析
宏觀分析是不鏽鋼三通管失效分析的第二個重要步驟，對從樣品的內表麵、外表麵以及橫截麵，通過體視顯微鏡觀察樣品表麵形貌， 有助於工程師對失效的部位有初步整體的了解。

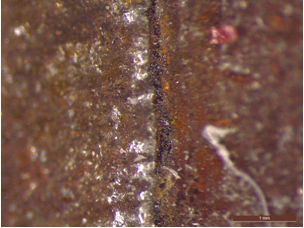

標記1處內表麵：深(shen)色(se)斑(ban)塊(kuai)中(zhong)有(you)一(yi)條(tiao)貫(guan)穿(chuan)的(de)長(chang)直(zhi)條(tiao)缺(que)陷(xian)，該(gai)缺(que)陷(xian)底(di)部(bu)觀(guan)察(cha)到(dao)有(you)斜(xie)坡(po)往(wang)一(yi)側(ce)內(nei)部(bu)延(yan)伸(shen)，不(bu)屬(shu)於(yu)劃(hua)傷(shang)痕(hen)跡(ji)，放(fang)大(da)觀(guan)察(cha)發(fa)現(xian)沿(yan)缺(que)陷(xian)底(di)部(bu)和(he)缺(que)陷(xian)旁(pang)一(yi)處(chu)有(you)孔(kong)隙(xi)存(cun)在(zai)。

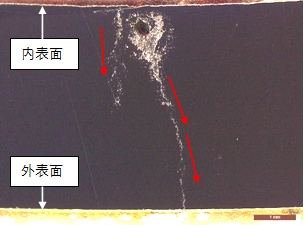

標記1處橫截麵：有一條貫穿內外表麵的裂紋，近內表麵有大量腐蝕產物，貫穿裂紋左邊可見一條未貫穿裂紋，起於內表麵往外表麵延伸，見圖7。裂紋擴展方向如圖7所示紅色箭頭方向。
3. 金相檢驗
金相檢驗是不鏽鋼三通管失效分析的第三個步驟，分別切取內表麵斑塊處的橫截麵作為檢測麵，經鑲嵌、磨拋處理，觀察拋光態形貌後用3：1的鹽酸水溶液室溫侵蝕，觀察其顯微組織。
4. 掃描電鏡+能譜分析

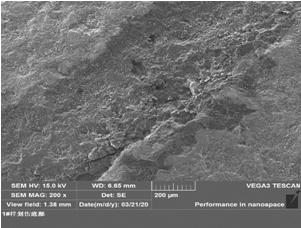

掃(sao)描(miao)電(dian)鏡(jing)表(biao)麵(mian)形(xing)貌(mao)觀(guan)察(cha)是(shi)不(bu)鏽(xiu)鋼(gang)三(san)通(tong)管(guan)失(shi)效(xiao)分(fen)析(xi)的(de)第(di)四(si)個(ge)步(bu)驟(zhou)，經(jing)過(guo)檢(jian)測(ce)分(fen)析(xi)，工(gong)程(cheng)師(shi)發(fa)現(xian)失(shi)效(xiao)處(chu)內(nei)表(biao)麵(mian)可(ke)見(jian)二(er)次(ci)裂(lie)紋(wen)，呈(cheng)明(ming)顯(xian)晶(jing)間(jian)特(te)征(zheng)。孔(kong)洞(dong)內(nei)也(ye)能(neng)看(kan)到(dao)明(ming)顯(xian)沿(yan)晶特征。

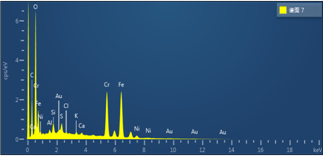

通過能譜分析，可發現失效處的孔隙處和基體成分，腐蝕產物含氯、含硫。
5. 不鏽鋼三通管失效分析結論與建議
略 詳情可與我司工程師聯係谘詢。6kmwv.cn
