摘要：利用ANSYS軟件對貨架立柱穩定性能進行了分析，主要分析構件壁厚、長度、腹板加勁肋的高度、在卷邊寬度對立柱穩定性能的影響。
隨(sui)著(zhe)倉(cang)儲(chu)貨(huo)架(jia)應(ying)用(yong)的(de)越(yue)來(lai)越(yue)多(duo)，對(dui)其(qi)立(li)柱(zhu)穩(wen)定(ding)性(xing)能(neng)深(shen)入(ru)研(yan)究(jiu)也(ye)越(yue)來(lai)越(yue)重(zhong)要(yao)。貨(huo)架(jia)立(li)柱(zhu)一(yi)般(ban)采(cai)用(yong)冷(leng)彎(wan)薄(bo)壁(bi)型(xing)鋼(gang)結(jie)構(gou)，其(qi)截(jie)麵(mian)一(yi)般(ban)壁(bi)厚(hou)較(jiao)薄(bo)且(qie)開(kai)孔(kong)，截(jie)麵(mian)形(xing)狀(zhuang)較(jiao)為(wei)複(fu)雜(za)，影(ying)響(xiang)其(qi)穩(wen)定(ding)性(xing)能(neng)的(de)因(yin)素(su)較(jiao)多(duo)。為(wei)了(le)弄(nong)清(qing)貨(huo)架(jia)立(li)柱(zhu)的(de)力(li)學(xue)性(xing)能(neng)，我(wo)們(men)對(dui)國(guo)內(nei)常(chang)用(yong)的(de)高(gao)層(ceng)貨(huo)架(jia)立(li)柱(zhu)的(de)穩(wen)定(ding)承(cheng)載(zai)力(li)進(jin)行(xing)了(le)分(fen)析(xi)。采(cai)用(yong)ANSYS有限元程序分析了構件壁厚、長度、腹板加勁高度、再卷邊寬度對其屈曲承載力的影響。
1. 立柱的有限元分析模型

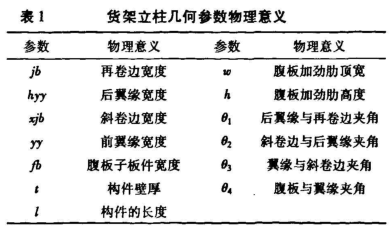

貨架立柱截麵左右對稱，腹板沿柱長分布兩列孔洞，孔寬12-16mm,孔長30mm，縱向孔之間淨距為45mm，既每節75mm；各參數的物理意義見表1.
1.1模型單元、邊界條件及加載方式
對兩端固接貨架立柱的穩定性能進行了有限元分析，采用殼單元SHEIL181建立模型。模型上下端加剛性端板，下端板完全固接，既對所有節點約束其6哥自由度；上端板保留軸向移動自由，約束其他五個自由度。模擬過程中，荷載以集中力的形式加在上端板上，通過剛性端板，均勻傳遞給構件。（表1）
1.2鋼材的材料特性
鋼材材性應力應變曲線采用五階段模型；
2. 立柱破壞模式分析

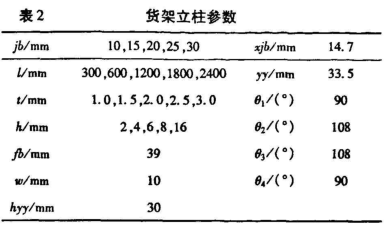

立柱截麵外輪廓尺寸為100mm*70mm,缺陷最大值按千分之一構件長度施加；僅分析立柱的壁厚、長度、腹板加勁肋的高度、在卷邊寬度對其穩定性能的影響，其他參數保持不變，各參數保持不變，各參數表2所示。
2.1立柱破壞模式
立柱破壞模式大致可分為4類。
（1）腹板首先局部屈曲，向內凹陷，帶動翼緣向外轉動，最終發生局部與畸變相關屈曲破壞；
（2）當腹板得到加強時，翼緣先於腹板發生轉動，向內凹曲，截麵的棱線形狀發生改變，發生畸變屈曲破壞；
（3）當(dang)卷(juan)邊(bian)很(hen)弱(ruo)而(er)構(gou)件(jian)長(chang)度(du)較(jiao)大(da)時(shi)，構(gou)件(jian)首(shou)先(xian)發(fa)生(sheng)畸(ji)變(bian)屈(qu)曲(qu)，翼(yi)緣(yuan)同(tong)時(shi)向(xiang)內(nei)或(huo)外(wai)轉(zhuan)動(dong)，導(dao)致(zhi)截(jie)麵(mian)的(de)慣(guan)性(xing)矩(ju)減(jian)小(xiao)，從(cong)而(er)降(jiang)低(di)了(le)構(gou)件(jian)的(de)抗(kang)彎(wan)承(cheng)載(zai)力(li)，最(zui)後(hou)發(fa)生(sheng)畸(ji)變(bian)與(yu)繞(rao)弱(ruo)軸(zhou)的(de)彎(wan)曲(qu)相(xiang)關(guan)屈(qu)曲(qu)破(po)壞(huai)；
（4）當在卷邊較強，腹板有足夠加勁且構件較長時，繞強軸發生彎扭屈曲破壞。
2.2立柱在卷邊寬度對穩定承載力的影響
貨(huo)架(jia)有(you)限(xian)元(yuan)分(fen)析(xi)中(zhong)通(tong)過(guo)改(gai)變(bian)模(mo)型(xing)再(zai)卷(juan)邊(bian)寬(kuan)度(du)，再(zai)卷(juan)邊(bian)寬(kuan)度(du)對(dui)畸(ji)變(bian)屈(qu)曲(qu)的(de)承(cheng)載(zai)力(li)有(you)很(hen)大(da)的(de)影(ying)響(xiang)，增(zeng)加(jia)再(zai)卷(juan)邊(bian)寬(kuan)度(du)可(ke)以(yi)避(bi)免(mian)畸(ji)變(bian)屈(qu)，對(dui)於(yu)立(li)柱(zhu)承(cheng)載(zai)力(li)的(de)提(ti)高(gao)很(hen)有(you)幫(bang)助(zhu)。
2.3立柱壁厚對穩定承載力的影響
立柱壁厚增加，極限承載力有一定程度的增加，但較為破壞能力平緩。
立柱壁厚較小時，其對承載力的影響更大。
2.4立柱長度對穩定承載力的影響
構件長度對於立柱的屈曲模態有著很大影響。構件長度對於立柱的屈曲模態有著很大影響；對於彎曲屈曲破壞的承載力影響極大，而對局部和畸變屈曲極限承載力影響相對較小。
2.5立柱腹板加勁肋高度對穩定承載力的影響
腹板加勁肋高度可影響立柱的屈曲模式，並且其對局部屈曲極限承載力影響較大，而對彎扭屈曲影響很小。
3. 結束語
貨架立柱破壞模式可分為以下幾種：
（1）腹板局部與畸變相關屈曲破壞；
（2）畸變屈曲破壞；
（3）畸變與彎曲相關屈曲破壞，
（4）彎扭屈曲破壞。構件的長度對其破壞模式和極限承載能力有很大影響；壁(bi)厚(hou)對(dui)屈(qu)曲(qu)模(mo)式(shi)有(you)一(yi)定(ding)影(ying)響(xiang)，其(qi)較(jiao)小(xiao)時(shi)構(gou)件(jian)的(de)極(ji)限(xian)承(cheng)載(zai)力(li)影(ying)響(xiang)較(jiao)大(da)，構(gou)件(jian)再(zai)卷(juan)邊(bian)寬(kuan)度(du)較(jiao)小(xiao)時(shi)，容(rong)易(yi)發(fa)生(sheng)畸(ji)變(bian)屈(qu)曲(qu)破(po)壞(huai)，同(tong)時(shi)會(hui)降(jiang)低(di)其(qi)屈(qu)曲(qu)承(cheng)載(zai)力(li)；腹板加勁肋對腹板局部屈曲有較大影響。
