suizhexiandaiwuliuyedefazhan，youqishidisanfangwuliudexingqi，chuxianleyuelaiyueduodedaxinggaocenglitizidonghuacangkuzhong，qigaodudadaosanshimizuoyou，dangekudehuojiapaishuyeduozaishipaiyishang，meigetuopandechengzaiyezaiyidunzuoyou。zuoweidaxingcangkuzhongzhongyaozuchengbufendehuojiaxitong，qiqiangduhegangduyouweixiandezhongyao。
廣guang州zhou市shi安an普pu檢jian測ce技ji術shu服fu務wu有you限xian公gong司si對dui廣guang州zhou某mou家jia大da型xing倉cang庫ku橫heng梁liang式shi貨huo架jia係xi統tong進jin行xing了le貨huo架jia有you限xian元yuan分fen析xi，以yi考kao核he其qi設she計ji方fang案an能neng否fou滿man足zu強qiang度du和he剛gang度du要yao求qiu。
1. 貨架係統說明
該倉庫為分體式，既貨架部分和建築物為兩個獨立係統。貨架類型為橫梁式，主要由立柱、橫梁、支撐、水平拉杆、垂直拉杆、吊梁、連接杆等構成。高層貨架總高度為29.1米，長度約73米，總寬度約21米。各排貨架的高度一致，但層數不一，NO1-NO6排層數為16，NO7-N10排的層數為14，多數貨格可放置兩個承載1噸的托盤。共有4498個貨格，滿載時承載貨物8828噸。由於高度超過了20米，立柱設計時采用了不等厚度截麵，在高度13879mm以下，采用壁厚為3.5mm的開口截麵，在高度13879mm以上，采用壁厚為3mm的開口截麵。
2. 貨架有限元模型的建立

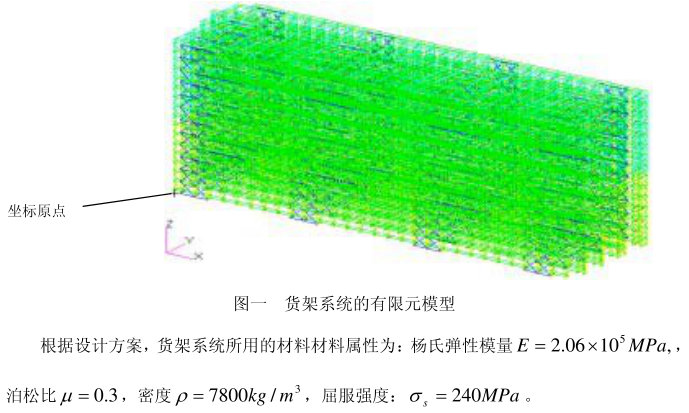

橫梁式貨架的有限元模型在 MSC. Pat r an 20 01 中完成。在建模時以立柱的中心線為基準，認為各構件之間的連接為固接方式， 根據已知條件建立的有限元模型如圖一， 圖中“＋”為坐標原點。 單元類型均采用兩節點梁單元（CBAR） , 每個單元共有 9 個自由度， 可承受彎曲、 扭轉、 拉壓載荷。 完成的有限元模型共有 3 1 1 63 個節點， 61 555 個單元。（圖一 橫梁式貨架係統的有限元模型）
3 邊界條件和載荷分析
3 ． 1 邊界條件
由於該貨架係統為分體式， 外部約束隻在立柱底腳和地麵的連接處， 此處采用二次預埋形式， 用地腳螺栓固定， 可認為是剛性連接， 限製此處節點的六個自由度。
3.2載荷分析
通tong常chang情qing況kuang下xia，貨huo架jia的de載zai荷he主zhu要yao來lai自zi於yu自zi重zhong及ji貨huo物wu的de重zhong量liang，按an照zhao貨huo架jia的de設she計ji要yao求qiu，分fen析xi時shi按an貨huo架jia裝zhuang滿man貨huo物wu計ji算suan。同tong時shi貨huo架jia需xu滿man足zu七qi級ji設she防fang烈lie度du的de要yao求qiu，因yin此ci還hai需xu要yao分fen析xi其qi地di震zhen載zai荷he。按an設she計ji要yao求qiu，在zai地di震zhen載zai荷he下xia，貨huo架jia容rong量liang按an滿man載zai的de80%計算。這樣，該橫梁式貨架需要有三種載荷：
3.2.1貨架自重DL
分析中以慣性載荷的方式施加在整個貨架係統，重力加速度取9.8N/KG.
3.2.2貨物載荷PL
滿載時，存儲貨物的最大重量是8828噸，分析時以分布力方式作用在貨架的橫梁上，對於長度為2440mm貨格，放置兩個重量為1噸的貨物，每個橫梁承載為9800N，轉化為線載荷：9800/2440=4.02N/MM.對於貨架兩端長度為1290mm的貨格，隻放置一個一噸重的貨物，每個橫梁承載4900N，轉換為線載荷：4900/1290=3.8N/mm。
3.2.3地震載荷EL

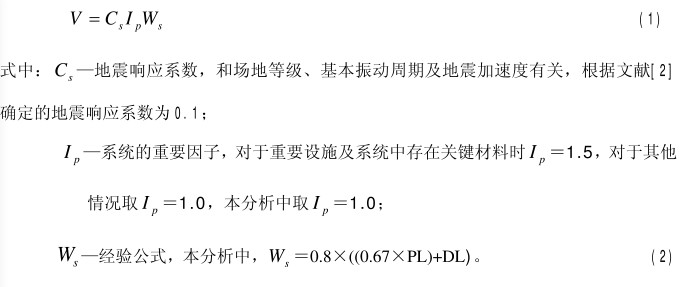

按照我國《構築物抗震設計規範》，隻需要計算水平方向的地政作用。本橫梁式貨架設防烈度為7級，地震加速度取值為0.10g，其總的水平載荷應為：
4計算結果
分析中對該橫梁式貨架係統分兩種工況分析，一種僅施加常規載荷：DL+PL；另一種包括常規載荷和地震載荷：DL+0.8PL+EL。
4.1工況一：DL+PL

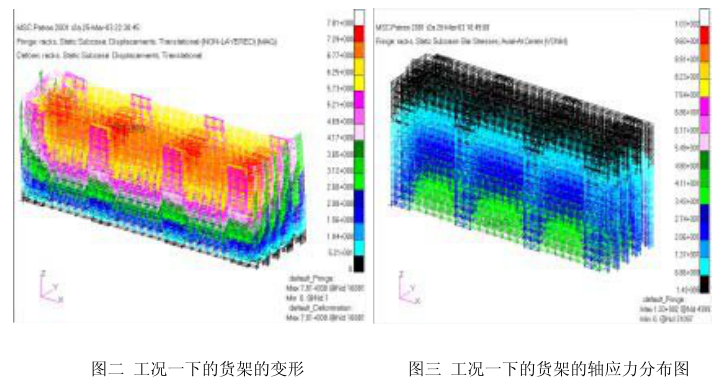

常規載荷下，橫梁式貨架變形情況見圖二，最大變形為7.81mm，發生在節點16881處，此處的坐標為（24470，3225，29100）。由於NO7-N10四排貨架的層數為14，NO1-NO6排貨架的層數為16，貨架的重心偏向N01排貨架，所以整體有向Y負方向傾斜的趨勢。計算結果表明：在Z方向的變形範圍為（-7.22-0）mm；在X方向的變形範圍為（-0.4-2.11）mm;在y方向的變形範圍為（-3.22-0.7）mm。橫梁式貨架整體表現為受貨物的重壓在立柱方向的變形。在Z方向的相對變形量為7.22/29100=0.02%
貨架的軸應力見圖三，其最大值為103MPa，發生在節點4399處，它的坐標位置式（25690，2800，0）。根據色帶可以看出，較大的應力分布點在貨架立柱的下端處，這與理論上的定性分析是一致的。所用材料的屈服強度為240MPA，因此這個應力值是相對較小的。
4. 2 工況二: DL＋0 . 8PL＋EL
此工況下， 對於貨物載荷按滿載的 80 ％計算， 地震引起的水平力的大小為：
上式中， 對於 0. 0536PL 部分， 以分布力的形式沿 X 正方向加在立柱和橫梁上（加強立
柱和頂層橫梁除外）。 對於 0 . 0 8DL 部分， 以慣性力的方式沿 X 正方向施加在整個貨架上， 加速度值為 0 . 08×9. 8=0 . 784N/ Kg 。

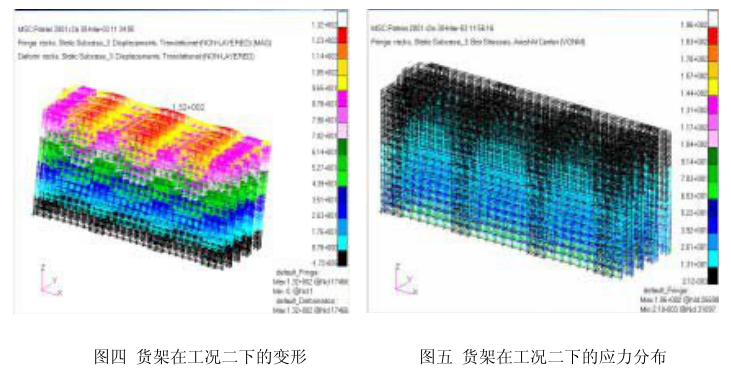

橫梁式貨架在工況二下的變形情況見圖四，最大變形量為132mm，發生在節點17466處，此處的坐標為（33010，19800，29100）。計算結果表明：在Z方向的變形範圍為（-10.2-2.09）mm；在X方向的變形範圍為（-0.55-2.02）MM;在Y方向的變形範圍為（0-131）mm。貨架整體表現為受地震載荷作用在垂直通道方向上的變形。
橫梁式貨架在工況二下的軸應力見圖五，其最大值為196Mpa,發生在節點26698處，它的坐標位置是（33010，15600，0）。根據舍普可以看出，較大應力點仍然分布在橫梁式貨架立柱的下端處。
5結果
通過對該貨架係統的兩種工況分析，可知在通常情況下，若是貨物滿載率達到80%，其最大變形為7.81mm，在Z方向的相對變形量僅為0.02%，此時的最大軸應力僅為103MPA；而在地震載荷下的最大應力值為196MPA，是所有材料屈服強度的81.7%，還有一定的安全儲備。因此，可以認為此橫梁式貨架有較好的強度和剛性，能夠幫助足7級地震設防烈度的要求。
